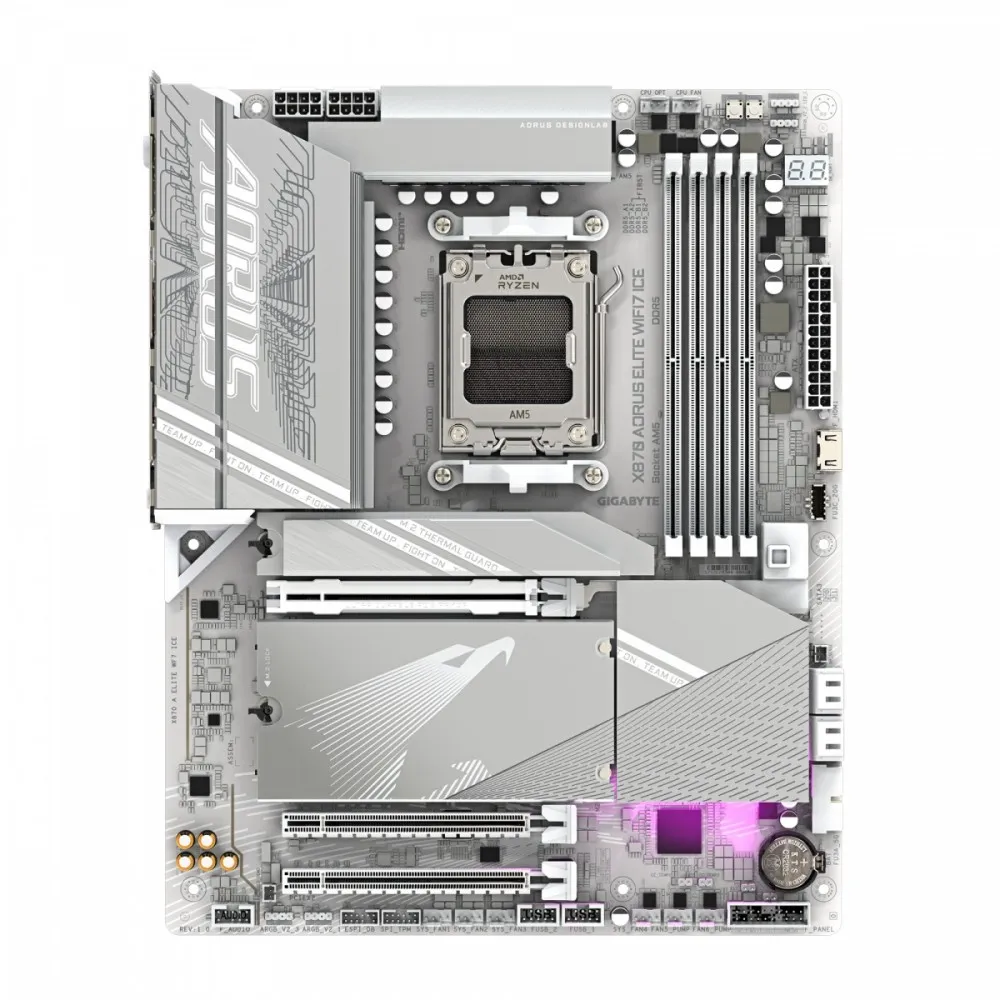

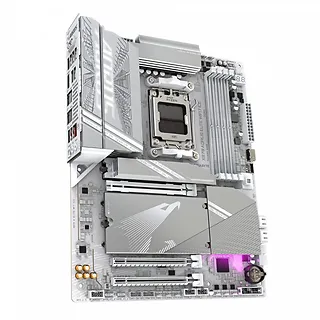

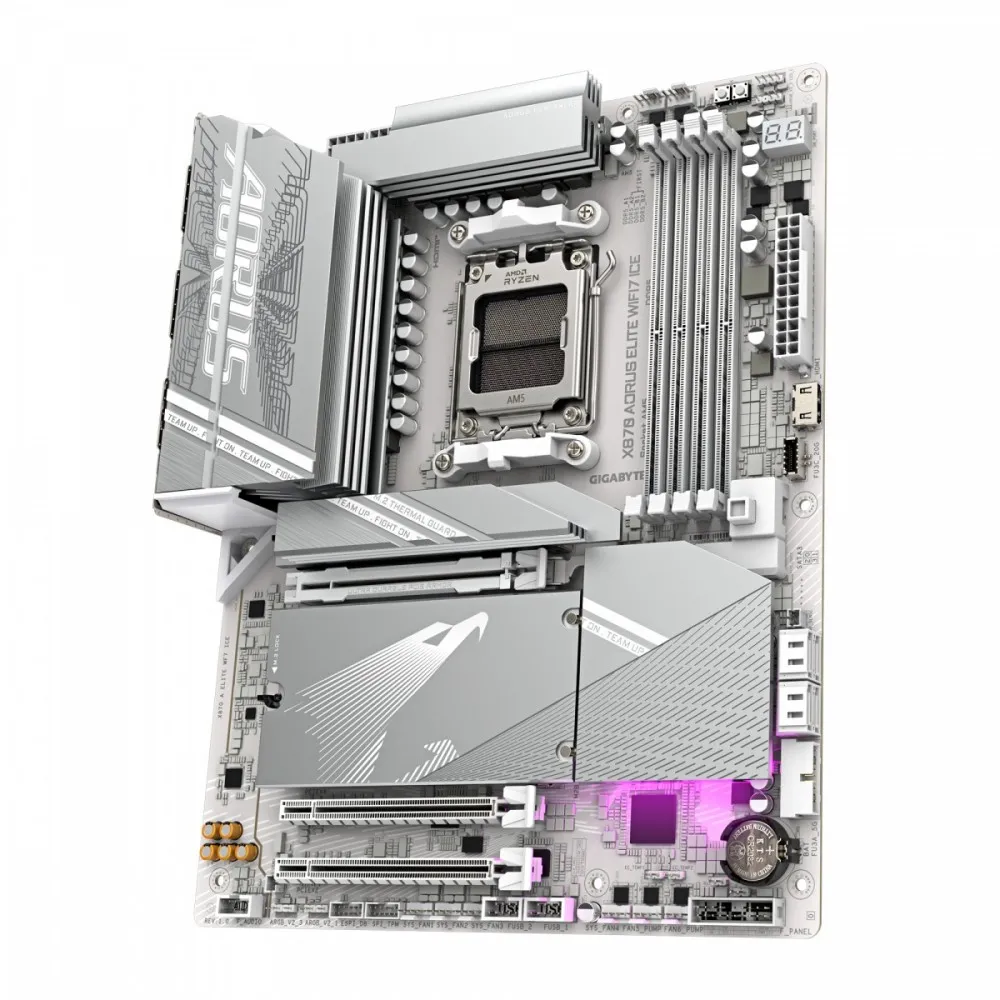

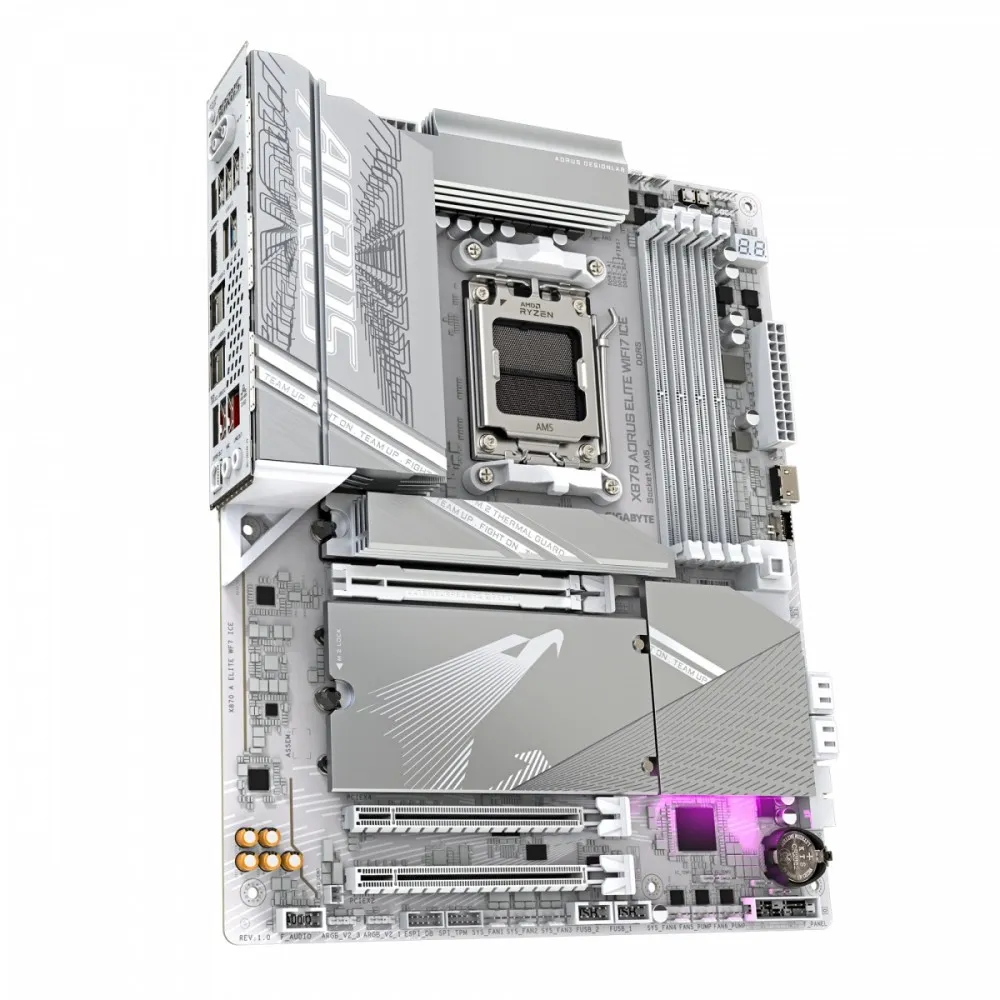

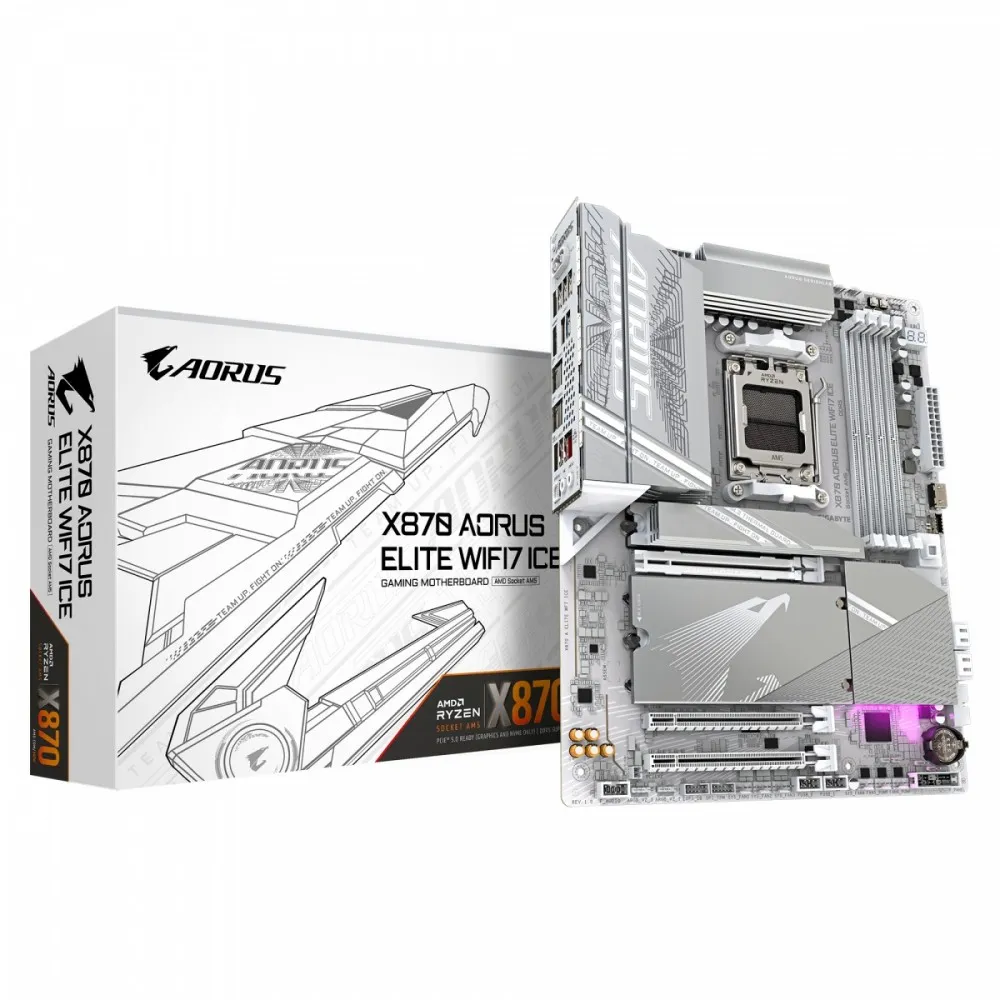

Gigabyte Płyta główna X870 A ELITE WF7 ICE AM 5 4DDR5 HDMI/USB-C ATX

AMD X870

X870 A ELITE WF7 ICE

Gniazda rozszerzeń
1 gniazdo PCI Express x16 (PCIEX16), zintegrowane z procesorem:
Procesory AMD Ryzen serii 9000/7000 obsługują tryb PCIe 5.0 x16

* Złącza M2B_CPU i M2C_CPU współdzielą przepustowość z gniazdem PCIEX16.

Gdy złącze M2B_CPU lub M2C_CPU jest zajęte, gniazdo PCIEX16 działa w trybie do x8.
Procesory AMD Ryzen 8000 Series-Phoenix 1 obsługują tryb PCIe 4.0 x8
Procesory AMD Ryzen 8000 Series-Phoenix 2 obsługują tryb PCIe 4.0 x4
(Gniazdo PCIEX16 obsługuje tylko kartę graficzną lub dysk SSD NVMe. Jeśli ma być zainstalowana tylko jedna karta graficzna, należy ją zainstalować w gnieździe PCIEX16.)

Chipset:
- 1 gniazdo PCI Express x16, obsługujące PCIe 4.0 i działające w trybie x4 (PCIEX4)

* Gniazdo PCIEX4 współdzieli pasmo ze złączem M2D_SB. Gniazdo PCIEX4 staje się niedostępne, gdy urządzenie zostanie zainstalowane w złączu M2D_SB.

- 1 x gniazdo PCI Express x16, obsługujące PCIe 3.0 i działające z szybkością x2 (PCIEX2)
Interfejs pamięci masowej
1 x złącze M.2 (M2A_CPU), zintegrowane z procesorem, obsługujące gniazdo 3, klucz M, typ 25110/22110/2580/2280 SSD:
Procesory AMD Ryzen serii 9000/7000 obsługują dyski SSD PCIe 5.0 x4/x2
Procesory AMD Ryzen serii 8000-Phoenix 1 obsługują dyski SSD PCIe 4.0 x4/x2
Procesory AMD Ryzen serii 8000-Phoenix 2 obsługują dyski SSD PCIe 4.0 x4/x2

2 x złącza M.2 (M2B_CPU, M2C_CPU), zintegrowane z procesorem, obsługujące gniazdo 3, klucz M, typ 22110/2280 Dyski SSD:
Procesory AMD Ryzen serii 9000/7000 obsługują dyski SSD PCIe 5.0 x4/x2

* Złącza M2B_CPU i M2C_CPU stają się niedostępne, gdy używany jest procesor AMD Ryzen serii 8000-Phoenix 1/Phoenix 2.

1 złącze M.2 (M2D_SB), zintegrowane z chipsetem, obsługujące gniazdo 3, klucz M, typ 22110/2280 PCIe 4.0 x4/x2 SSD
4 złącza SATA 6 Gb/s Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci masowej NVMe SSD

* RAID 5 jest dostępny tylko w procesorach AMD Ryzen serii 9000.

Obsługa RAID 0, RAID 1 i RAID 10 dla urządzeń pamięci masowej SATA

Zintegrowany procesor graficzny ze wsparciem AMD Radeon Graphics + kontroler ASMedia USB4:
- 2 x porty USB4 USB Type-C, obsługujące wyjścia wideo USB4 i DisplayPort oraz maksymalną rozdzielczość 3840x2160@240 Hz
* Obsługa wersji DisplayPort 1.4 i HDR.

Zintegrowany procesor graficzny ze wsparciem AMD Radeon Graphics:
- 1 x port HDMI, obsługujący maksymalną rozdzielczość 4096x2160@60 Hz
* Obsługa wersji HDMI 2.1, HDCP 2.3 i HDR.
** Obsługa natywnych portów zgodnych z HDMI 2.1 TMDS.
- 1 x przedni port HDMI, obsługujący maksymalną rozdzielczość 1920x1080@30 Hz
* Obsługa wersji HDMI 1.4
(Specyfikacja grafiki może się różnić w zależności od obsługi procesora.) Obsługa do czterech wyświetlaczy jednocześnie.

KODEKS Realtek ALC1220
* Gniazdo wyjścia liniowego na tylnym panelu obsługuje dźwięk DSD.

Dźwięk wysokiej rozdzielczości
2/4/5.1/7.1-kanałowy
* Funkcjonalność gniazda audio można zmienić za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1-kanałowy, należy uzyskać dostęp do oprogramowania audio w celu uzyskania ustawień audio.

Obsługa wyjścia S/PDIF

LAN
Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication module
MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.0)

• WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
• BLUETOOTH 5.4
• Support for 11be 160MHz wireless standard

Realtek Wi-Fi 7 RTL8922AE (PCB rev. 1.1)

• WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
• BLUETOOTH 5.4
• Support for 11be 160MHz wireless standard

• Wsparcie dla GIGABYTE Control Center (GCC)
• * Dostępne aplikacje w GCC mogą się różnić w zależności od modelu płyty głównej. Obsługiwane funkcje każdej aplikacji mogą się również różnić w zależności od specyfikacji płyty głównej.
• Wsparcie dla Q-Flash
• Wsparcie dla Q-Flash Plus
• Wsparcie Smart Backup

• 1 x 256 Mbit flash
• Use of licensed AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

30.5 cm x 24.4 cm

• Norton Internet Security (OEM version)
• LAN bandwidth management software
